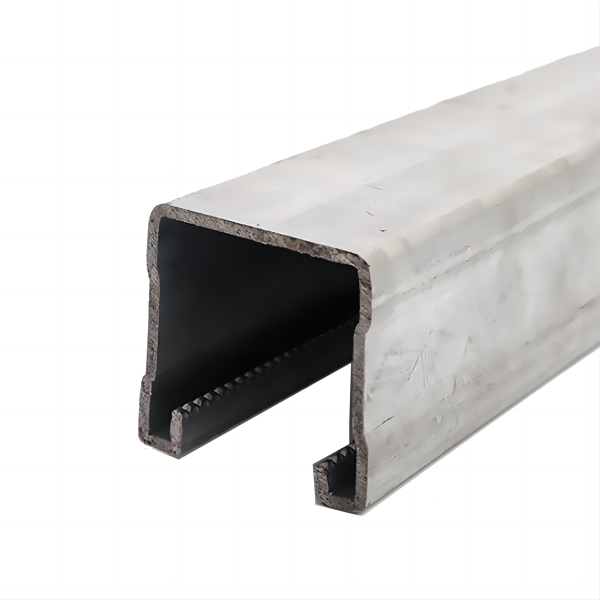

Saluran Bergaris
Rincian Produk
Bagian Ribbed Channel/Strut dibuat dari baja strip dengan standar AS berikut:
- Baja Ringan & Hot Dip Galvanis ke AS/NZS1365, AS1594, AS/NZS4680, ISO1461
- Pra-Galvanis ke AS1397
- Baja Tahan Karat ke AS1449, AS2837
Detail Teknis
Nilai beban yang ditampilkan sesuai dengan AS/NZS4600:1996, menggunakan tegangan luluh minimum untuk Fy sebesar 210 MPa pada saluran/strut biasa.
Hasil yang dipublikasikan didasarkan pada rentang yang didukung secara sederhana dan dimuat secara seragam.
Lendutan telah dihitung dengan menggunakan rumus standar pada tegangan maksimum yang diijinkan.
Peringkat Beban & Defleksi ukuran 41*41*1.6mm
| Rentang (mm) | Maks.Beban yang diijinkan (kg) | Lendutan pada Beban yang Diijinkan (mm) |
|---|---|---|
| 250 | 945 | 0,16 |
| 500 | 471 | 0,65 |
| 750 | 314 | 1.46 |
| 1000 | 236 | 2.59 |
| 1250 | 189 | 4.05 |
| 1500 | 157 | 5.84 |
| 1750 | 135 | 7.94 |
| 2000 | 117 | 10.37 |
| 2250 | 105 | 13.80 |
| 2500 | 94 | 16.20 |
| 2750 | 85 | 19.62 |
| 3000 | 78 | 23.34 |
